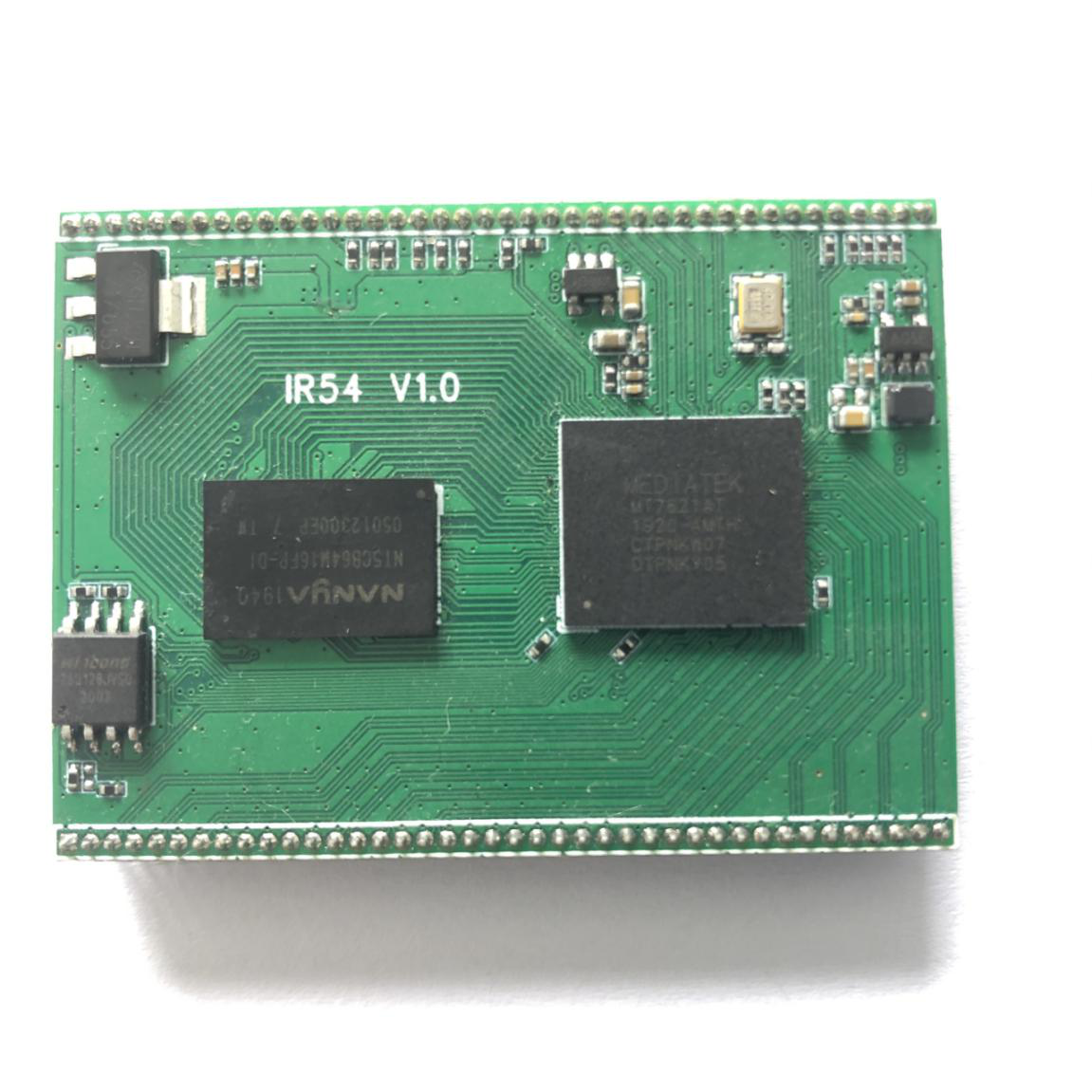

DH-500GR-52模塊使用MT7621A芯片組。MT7621A集成了aualcore MIPS-1004Kc (880MHz)、HNAT/HQoS/Samba/VPN加速器、5口GbE交換機、RGMII、USB3.0、1xPCIe、SD-XC。其強大的CPU和豐富的組合，適用于802.11ac, LTE cat4/5, edge, hotspot, VPN,AC(訪問控制)。對于下一代路由器，MT7621A提供了幾個專用的硬件引擎來加速NAT、QoS、Samba和VPN流量。這些加速器為其他上層應用程序減輕了CPU負擔。
產品特性
· 嵌入式MIPS1004Kc（880MHz，雙核）
· 每個內核32KB I-Cache和32KB D-Cache
· 5端口10/100/1000Mbps千兆網關
· 16位DDR2/3高達256/512M
· USB3.0,帶SPI/SD-XC
· 豐富的外設接口，I2C/UART*1
· 支持Linux2.6.36 SDK,Linux3.10 SDK OpenWrt
|
主芯片 |
MT7621A |
|
內核 |
MIPS1004Kc |
|
主頻 |
800MHz |
|
內存 |
256/512M |
|
接口類型 |
UART/I2C/PWM/GPIO/PCM/USB2.0/3.0/PCle |
|
工作電壓 |
標準DC3.3V±0.2V |
|
工作電流 |
500mA |
|
環境標準 |
工作溫度：-40-80℃ 工作濕度：10%-90%RH（不凝結） 存儲溫度：-40-40℃ 存儲濕度：5%-90%RH（不凝結） |
|

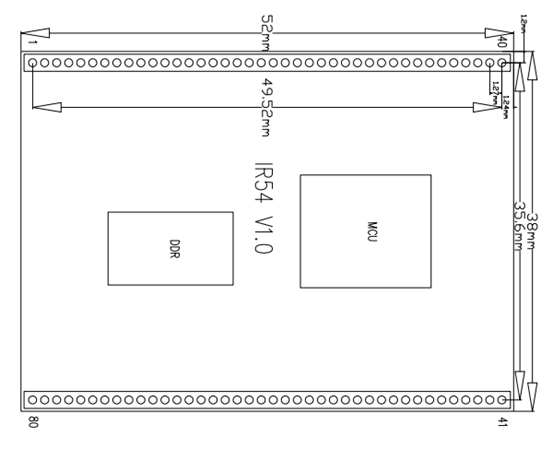

尺寸 |
52x38x3mm（±0.2mm） |
技術規格
|
管腳 |
定義 |
管腳 |
定義 |
管腳 |
定義 |
管腳 |
定義 |
|
1 |
3V3 |
21 |
WDT_RST_N |
41 |
ESW_TXVN_D_P4 |
61 |
ESW_TXVN_B_P2 |
|
2 |
3V3 |
22 |
PERST_N |
42 |
ESW_TXVP_D_P4 |
62 |
ESW_TXVP_B_P2 |
|
3 |
3V3 |
23 |
GND |
43 |
ESW_TXVN_C_P4 |
63 |
ESW_TXVN_A_P2 |
|
4 |
3V3 |
24 |
PCIE_CKN2 |
44 |
ESW_TXVP_C_P4 |
64 |
ESW_TXVP_A_P2 |
|
5 |
GND |
25 |
PCIE_CKP2 |
45 |
ESW_TXVN_B_P4 |
65 |
ESW_TXVN_D_P1 |
|
6 |
GND |
26 |
PCIE_RXP2 |
46 |
ESW_TXVP_B_P4 |
66 |
ESW_TXVP_D_P1 |
|
7 |
SSUSB_TXP |
27 |
PCIE_RXN2 |
47 |
ESW_TXVN_A_P4 |
67 |
ESW_TXVN_C_P1 |
|
8 |
SSUSB_TXN |
28 |
PCIE_TXP2 |
48 |
ESW_TXVP_A_P4 |
68 |
ESW_TXVP_C_P1 |
|
9 |
SSUSB_RXP |
29 |
PCIE_TXN2 |
49 |
ESW_TXVN_D_P3 |
69 |
ESW_TXVN_B_P1 |
|
10 |
SSUSB_RXN |
30 |
I2C_SD |
50 |
ESW_TXVP_D_P3 |
70 |
ESW_TXVP_B_P1 |
|
11 |
USB_DP |
31 |
I2C_SCLK |
51 |
ESW_TXVN_C_P3 |
71 |
ESW_TXVN_A_P1 |
|
12 |
USB_DM |
32 |
RXD1 |
52 |
ESW_TXVP_C_P3 |
72 |
ESW_TXVP_A_P1 |
|
13 |
GND |
33 |
TXD1 |
53 |
ESW_TXVN_B_P3 |
73 |
ESW_TXVN_D_P0 |
|
14 |
ND_D0 |
34 |
GND |
54 |
ESW_TXVP_B_P3 |
74 |
ESW_TXVP_D_P0 |
|
15 |
ND_D1 |
35 |
ESW_P4_LED_0 |
55 |
ESW_TXVN_A_P3 |
75 |
ESW_TXVN_C_P0 |
|
16 |
ND_D2 |
36 |
ESW_P3_LED_0 |
56 |
ESW_TXVP_A_P3 |
76 |
ESW_TXVP_C_P0 |
|
17 |
ND_D3 |
37 |
ESW_P2_LED_0 |
57 |
ESW_TXVN_D_P2 |
77 |
ESW_TXVN_B_P0 |
|
18 |
ND_ALE |
38 |
ESW_P1_LED_0 |
58 |
ESW_TXVP_D_P2 |
78 |
ESW_TXVP_B_P0 |
|
19 |
ND_RB_N |
39 |
ESW_P0_LED_0 |
59 |
ESW_TXVN_C_P2 |
79 |
ESW_TXVN_A_P0 |
|
20 |
GND |
40 |
GND |
60 |
ESW_TXVP_C_P2 |
80 |
ESW_TXVP_A_P0 |
