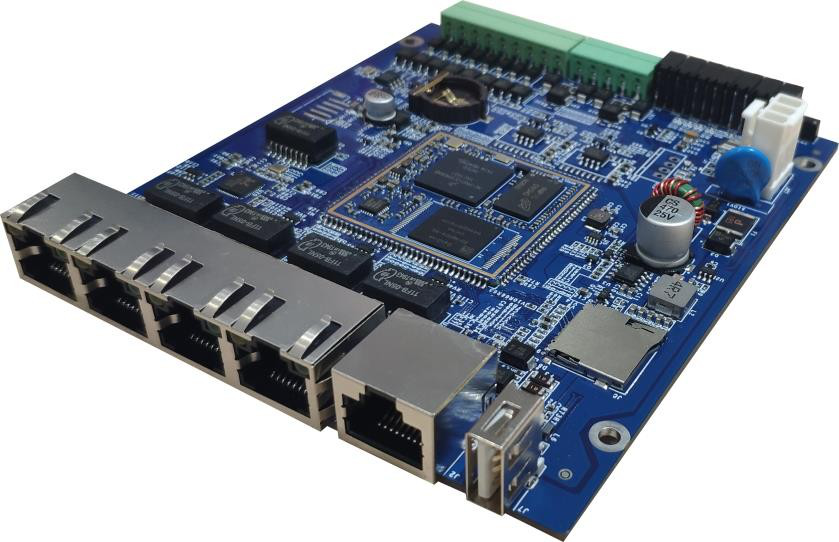

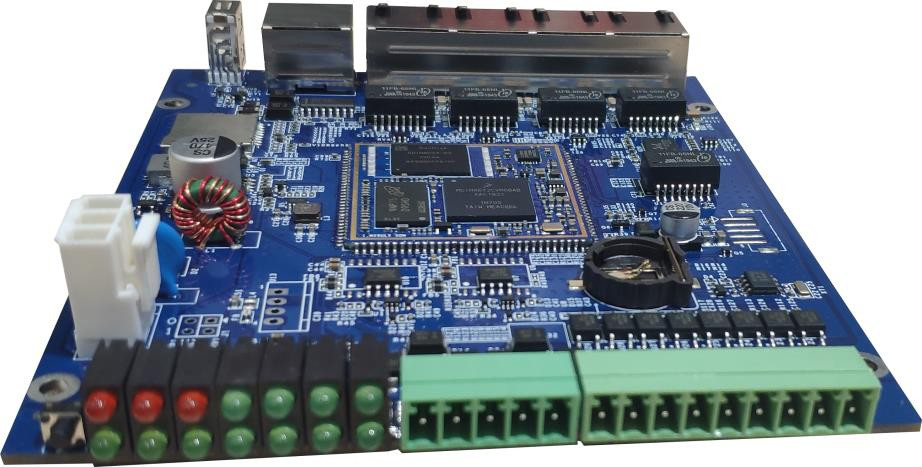

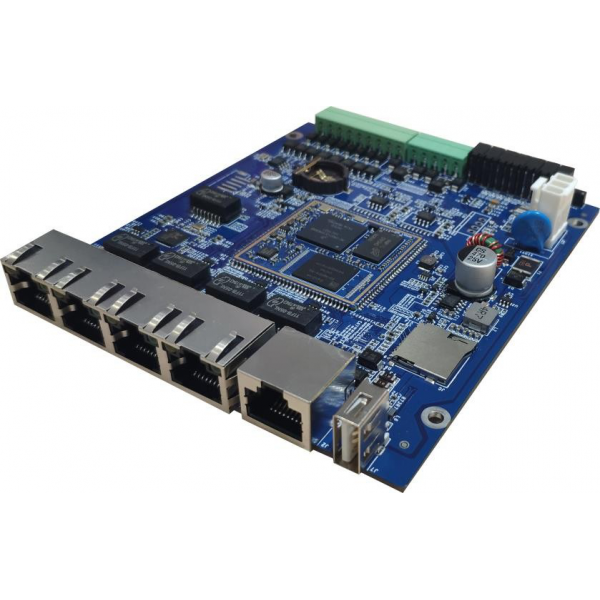

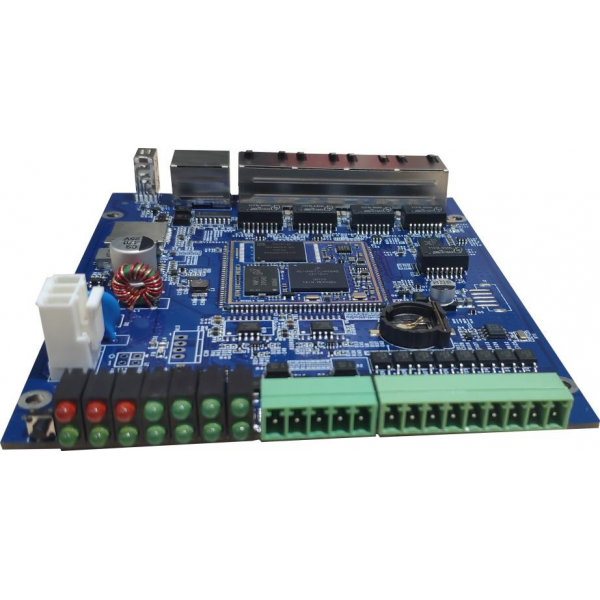

DH-SBC6Y12 是一款基于IDO-SOM6Y08 核心板開發的多網口路由控制板，核心板集成 NXP i.MX6ULL 系列芯片，ARM Cortex-A7 架構，主頻最高可達 800M，配置 512MB DDR3，8GB eMMC，可以輕松實現大部分工業控制類應用需求。外圍擴展4 路10/100M 自適應以太網口，2 路 RS485，8 路DI 接口，14 個LED 顯示燈，一路USB 和一路 SD 卡，一路RTC 接口。
1. 概述
DH-SBC6Y12 是一款基于IDO-SOM6Y08 核心板開發的多網口路由控制板，核心板集成 NXP i.MX6ULL 系列芯片，ARM Cortex-A7 架構，主頻最高可達 800M，配置 512MB DDR3，8GB eMMC，可以輕松實現大部分工業控制類應用需求。外圍擴展4 路10/100M 自適應以太網口，2 路 RS485，8 路DI 接口，14 個LED 顯示燈，一路USB 和一路 SD 卡，一路RTC 接口。
DH-SBC6Y12 主板適用于工業控制、數據采集、物聯網網關、邊緣計算、遠程監控傳輸?shù)阮I(lǐng)域。
具有集中運維管理平臺，實現前端設備箱及設備的遠程集中監控，通過管理平臺軟件，管理人員
可實現對前端設備的管理，遠程實時查看前端設備運行情況，操作設備供電狀態；當前端設備出
現異常時，通過報警信息告知管理人員，通知維護人員及時進行故障排除。集中管理平臺具有告
警記錄、歷史記錄、故障統計分析報表、操作日志記錄功能。
2. 硬件參數
|
參數 |
說明 |
|
CPU |
NXP i.MX6ULL A7 單核 主頻 800MHz |
|
DDR3 |
512MB |
|
Flash |
8GB eMMC |
|
LAN |
4 路交換機 LAN |
|
RS485 |
2 路 |
|
DI |
8 路 |
|
USB |
1 路usb oTG |
|
RTC |
1 路 |
|
SD 卡 |
1 路 |
|
LED |
14 個 |
|
RS232 |
1 路 |
|
DC 電源 |
12V@1A DCDC |
3. 硬件接口定義
側面圖1
側面圖2
4. 使用環境參數
|
工作溫度 |
-20~85℃ |
|
存儲溫度 |
-20~110℃ |
|
環境濕度 |
10~90%RH（非冷凝） |
|
抗震性 |
10~25HZ（X/Y/Z 方向 2G/30 分鐘） |
|
產品尺寸 |
122*108MM |
