此產品主要用于電力系統的計量及遠動機房等
此產品主要用于電力系統的計量及遠動機房等
1. 性能參數
·傳輸速率：300、600、1200bps
·調制方式：移頻鍵控（FSK）
·協議標準：中國電力 DL、Bell、ITU
·工作方式：全雙工；四線
·輸出阻抗：600Ω
·傳輸線路：專線，電話線
·發送接收電平：發送0 到-10db 連續可調；接收0 到-40db
2、微調電位器
微調電位器主要是用來調節發送或接收電平，逆時針調節增益減小，靈敏度降低，反之增強。用戶可根據線路質量適當調節微調電位器。
3. 撥碼開關（CN1）
5 – 1位: 頻率/速度設置,詳見下表, High為1, Low為0
頻率/速度設置表
|
序號 |
撥碼開關 5 4 3 2 1 |
速率bit/s |
方式 |
發送頻率 0 1 |
發送中心頻率 Hz |
接收頻率 0 1 |
接收中心頻率 Hz |
|
1 |
0 0 0 0 0 |
300 |
主叫 |
1070 1270 |
1170 |
2025 2225 |
2125 |
|
2 |
0 0 0 01 |
300 |
被叫 |
2025 2225 |
2125 |
1070 1270 |
1170 |
|
3 |
0 0 01 0 |
1200 |
正常 |
2200 1200 |
1700 |
2200 1200 |
1700 |
|
4 |
0 0 01 1 |
1200 |
均衡 |
2200 1200 |
1700 |
2200 1200 |
1700 |
|
5 |
0 01 0 0 |
300 |
主叫 |
1180 980 |
1080 |
1850 1650 |
1750 |
|
|
|
|
|
|
|
|
|
|
6 |
0 01 01 |
300 |
被叫 |
1850 1650 |
1750 |
1180 980 |
1080 |
|
7 |
0 01 1 0 |
1200 |
正常 |
2100 1300 |
1700 |
2100 1300 |
1700 |
|
8 |
0 01 1 1 |
1200 |
均衡 |
2100 1300 |
1700 |
2100 1300 |
1700 |
|
9 |
01 0 0 0 |
600 |
正常 |
1700 1300 |
1500 |
1700 1300 |
1500 |
|
10 |
1 0 0 0 0 |
300 |
|
1070 1270 |
1500 |
同發送 |
同發送 |
|
|
|
|
|
|
|
|
|
|
11 |
1 0 0 0 1 |
300 |
|
2025 2225 |
2125 |
同發送 |
同發送 |
|
12 |
1 0 0 1 0 |
1200 |
|
2200 1200 |
1700 |
同發送 |
同發送 |
|
13 |
1 0 0 1 1 |
1200 |
|
2200 1200 |
1700 |
同發送 |
同發送 |
|
序號 |
跳帽位置 5 4 3 2 1 |
速率bit/s |
方式 |
發送頻率 0 1 |
發送中心頻率 Hz |
接收頻率 0 1 |
接收中心頻率 Hz |
|
14 |
1 0 1 0 0 |
300 |
|
1180 980 |
1080 |
同發送 |
同發送 |
|
15 |
1 0 1 0 1 |
300 |
|
1850 1650 |
1750 |
同發送 |
同發送 |
|
16 |
1 0 1 1 0 |
1200 |
|
2100 1300 |
1700 |
同發送 |
同發送 |
|
17 |
1 0 1 1 1 |
1200 |
|
2100 1300 |
1700 |
同發送 |
同發送 |
|
18 |
1 1 0 0 0 |
600 |
|
1700 1300 |
1500 |
同發送 |
同發送 |
|
|
|
|
|
|
|
|
|
|
19* |
1 0 0 0 1 |
300 600 |
電力載波 /CDT |
2850 3150 |
3000 |
同發送 |
同發送 |
|
20* |
1 0 1 0 1 |
300 600 |
電力載波 |
3080 2680 |
2880 |
同發送 |
同發送 |
出廠默認設置為撥碼開關位置10010，速率1200bit/s中心頻率1700Hz。
4、晶體選擇(CN2)
|
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1700Hz |
OFF |
ON |
OFF |
OFF |
ON |
OFF |
|
2880Hz |
OFF |
OFF |
ON |
OFF |
OFF |
ON |
|
3000Hz |
ON |
OFF |
OFF |
ON |
OFF |
OFF |
出廠默認設置為中心頻率1700Hz。

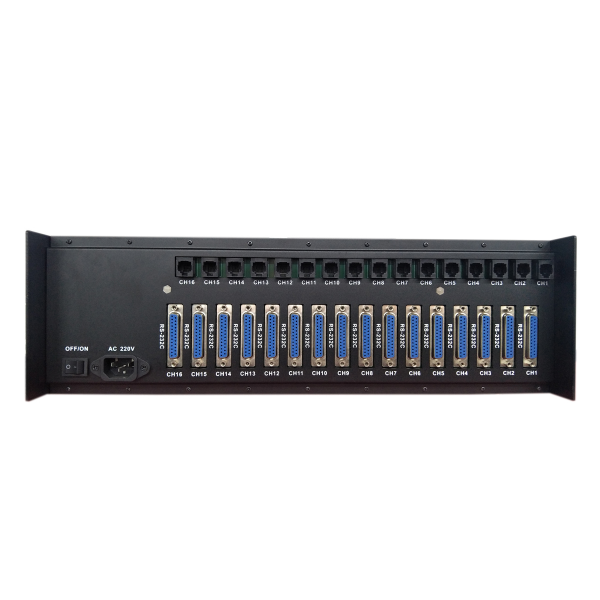

5、機箱接線處電話座：
電話座CH1—CH16采用四芯制電話線，電話座中間兩根是發線，外面兩根是收線。
6、產品包裝：
調制解調器一臺、電源線一條、用戶手冊一本、機柜螺釘1套（4個）、合格證。

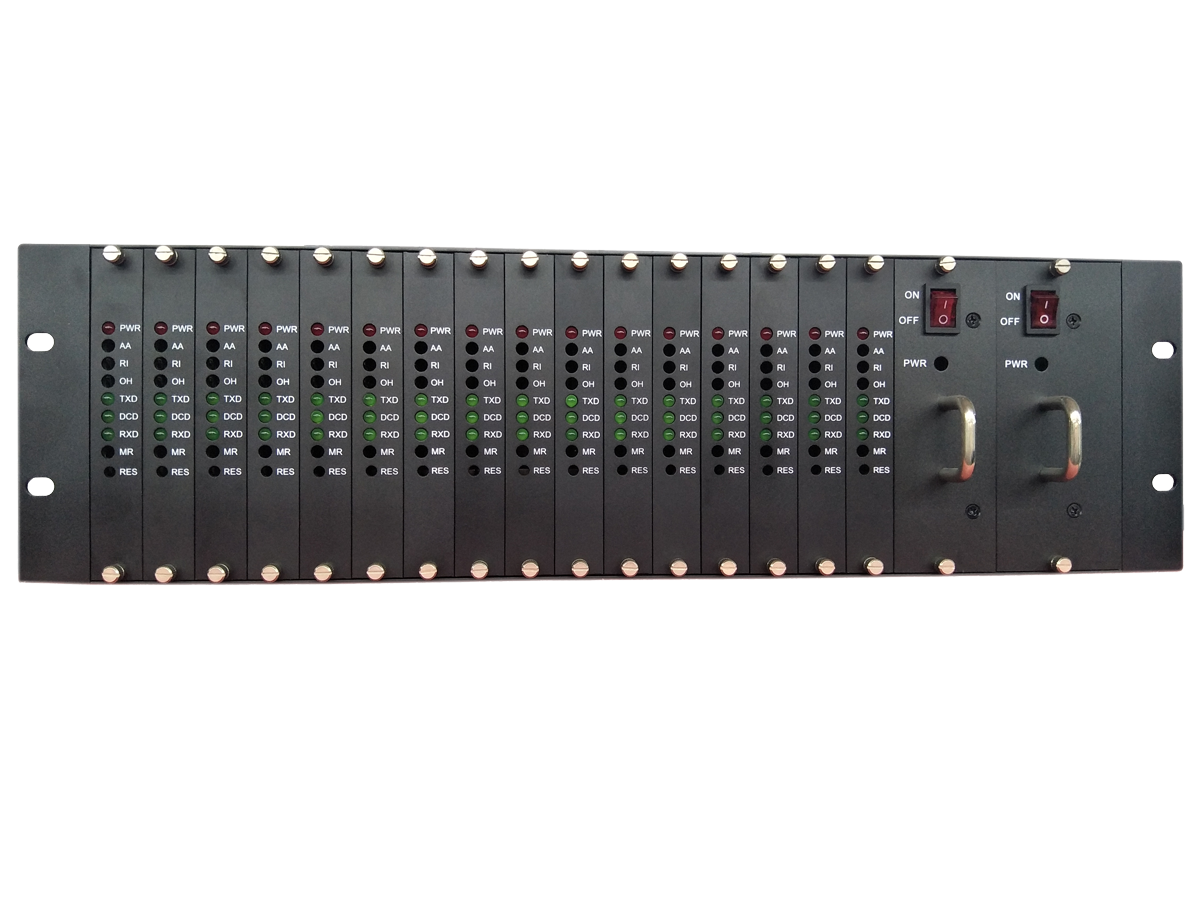

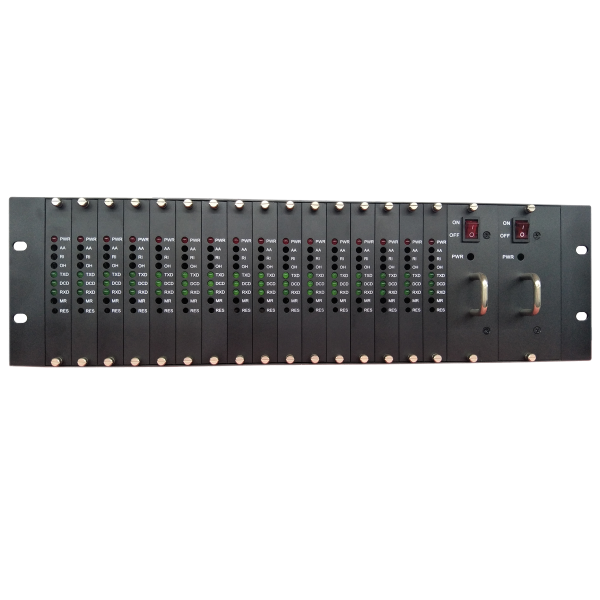

指示燈定義：
|
名稱 |
定義 |
|
PWR |
電源燈 |
|
DCD |
建連后此燈常亮 |
|
TXD |
數據發送燈 |
|
RXD |
數據接收燈 |
已經多年成功在國家電網，南方電網，廣東等地投產應用，經使用證明：該產品連接可靠，工作穩定，故障率極低。
注：以上說明我司保留修改的權利，以最新產品為準。
